SZR型热矿振动筛工作原理与结构特点
　　SZR型热矿振动筛均为座式安装。采用双轴激振器，电机不参振，由两台电机外拖作反向自同步旋转，使筛体沿直线方向作周期性往复运动，从而达到筛分目的。
　　该系列热矿筛的横梁及筛箱侧板采用耐热板或不锈钢板制造，并采用环槽铆钉铆接，不但紧固性较好，而且大大减少了因焊接产生的内应力。
　　该系列热矿筛的筛板采用耐高温的耐磨材料制成，具有抗热性好、不变形、寿命长的特点，筛板安装方便、拆卸简单易行。
　　该系列热矿筛采用二次隔振装置，可大大减少设备工作时对基础的冲击，从而降低基础造价。



SZR型热矿筛使用条件:
1.为减少物料对筛板的冲击，筛箱受料端的给料落差不大于500mm，其给料方向应与筛面上物料运动方向一致。
2.振动器与筛面之间必须安装隔热装置（隔热水箱或隔热板）以减少烧结矿的热幅射对振动器的影响，保证振动器在允许的温度下工作。
3.物料温度为500-1000摄氏度，但筛框的允许温度为300-500摄氏度。故在筛面、返矿漏斗和横梁内壁必须抽风或通风冷却。
4.漏斗、抽风罩和隔热装置均不得固定在筛子本体上，其与筛体振动部分之间的间隙不得小于50mm。



SZR热矿筛主要部件原理:
1.SZR型热矿筛为座式安装，采用双轴振动器振动。双轴振动器两根轴由两台电动机分别带动做反向自同步旋转，使筛箱产生直线振动。电动机安装在筛箱侧面的固定支架上，故电动机不参振。
2.电动机和双轴振动器之间，两台双轴振动器之间均采用万向联轴器连接，万向联轴器同时具有角度和长度的补偿作用，可以满足筛机工作时电动机和激振筛的相对位移要求。
3.SZR型热矿筛均配备二次隔振系统，对基础的动负荷较小，使用于有隔板减振要求，安装高度允许的场合。
4.SZR型热矿筛筛箱的侧板与横梁采用优质耐热不锈钢（或优质耐热钢）制造，主板和侧板之间，侧板和横梁的连接采用环槽铆钉铆接，连接紧固可靠。
5.SZR型热矿振动筛工作时筛板与高温物料接触，要求有较好的耐磨、耐热性能，故采用耐热合金铸钢。工作时筛板会受热膨胀，筛板固定装置采用斜插紧固，并设有热补偿机构，可保证工作温度状态下，筛板固定牢靠，筛板折装也比较方便。

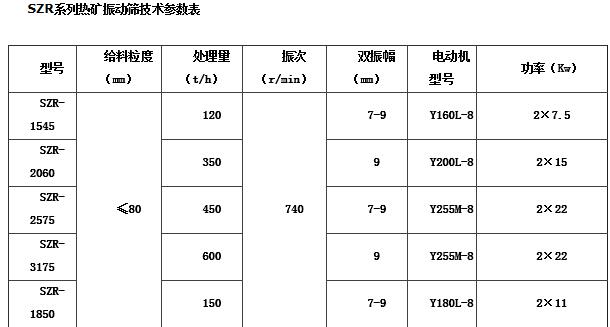

SZR系列热矿振动筛技术参数表

SZR系列热矿振动筛安装与调试

a、安装前，要把现场基础与筛子安装图对照检查，预埋钢板的平面度误差≤3mm。
b、安装前，根据筛子从下到上的顺序进行安装，每一个环节都调整到初步合格的状态之后，再进行下一环节的安装。
c、筛子安装完毕，调整好相对位置，一次与二次减振弹簧均呈垂直状态，电动机轴线应低于激振器轴线3-5mm，再把电机支架、弹簧底座与预埋钢板点焊焊牢。
d、要求两台电机转向必须相反，激振器偏心块处于同一相位。
e、振动筛空载运行4-6小时，要求筛体运行平稳，无摇摆与异常响声，检查筛板、激振器的紧固状况。

SZR系列热矿振动筛使用与维护

a、筛机应避免带料启动，使用前清理筛机周围及机上杂物。
b、在筛子工作过程中，如发现运转不平稳，有异常声音或其他不正常的状况时，应立即停车检查。
c、经常检查螺栓连接情况，若有松动立即拧紧。
d、振源的调整、使用和维护，请参照振源使用说明书。（振动电机使用3个月后加油一次，激振器每月加油一次，半年一小修，一年一大修）。
e、弹簧易积聚粉尘杂质，影响弹簧正常工作，应经常清洗。
